6ES7513-1AL02-0AB0

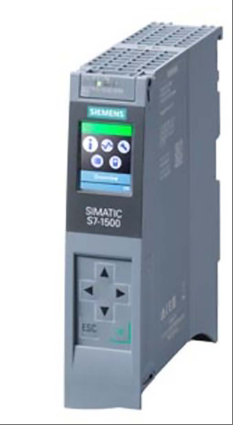

Le module CPU 6ES7513-1AL02-0AB0 (CPU 1513-1PN) pour automates programmables Siemens S7-1500 offre des performances de traitement élevées et une évolutivité flexible. Il adopte l'interface de communication Ethernet industriel PROFINET, prend en charge l'intégration de systèmes d'E/S distribués et dispose de 300 Ko de mémoire de travail et de 1,5 Mo de mémoire de données. Extensible jusqu'à 32 Go via une carte mémoire SIMATIC, il est adapté au contrôle de tâches d'automatisation complexes. Le module intègre une fonction de synchronisation d'horloge et prend en charge les modes distribué et centralisé, offrant 6 blocs d'organisation de 500 ms (distribués) et 1 ms (centralisés). Compatible avec les outils de configuration STEP 7 TIA Portal V17 (firmware V2.9) et versions ultérieures, il répond aux exigences strictes en matière de performances temps réel et de capacités de traitement de données dans le domaine de l'automatisation industrielle.
Spécifications techniques pour 6ES7513-1AL02-0AB0
Matériel et fonctionnalités :
Identification du modèle : CPU 1513-1PN, état fonctionnel du matériel FS03, version du micrologiciel V2.9.
Tension de fonctionnement : 24 V CC, plage autorisée de 19,2 V à 28,8 V CC, avec fonction de protection contre l'inversion de polarité.
Configuration de la mémoire : mémoire de travail intégrée de 300 Ko (pour les programmes), stockage de données de 1,5 Mo, prend en charge l'extension jusqu'à 32 Go via des cartes mémoire SIMATIC.
Capacité d'E/S : Prend en charge 2 048 adresses de modules d'E/S, avec 32 Ko d'adresses périphériques allouées à chaque borne d'entrée/sortie. La capacité d'entrée/sortie d'un seul sous-système est de 8 Ko.
Interface de communication :
Interface PROFINET : commutateur double port intégré, prend en charge la communication PROFINET IO IRT et répond aux exigences en temps réel des systèmes d'E/S distribués.
Autres protocoles : Prend en charge le mode isochrone MODBUS TCP, fournit la fonction de message S7, peut enregistrer 32 sites et configurer 5 000 messages de programme programmables.
Horloge et synchronisation :
Mode de synchronisation : prend en charge la synchronisation d'horloge distribuée et centralisée, avec une période de bloc d'organisation cyclique de 500 ms en mode distribué et de 1 ms en mode centralisé.
Capacité d'intégration du système :
Outil de configuration : compatible avec STEP 7 TIA Portal V17 (firmware V2.9) et versions supérieures, prenant en charge le contrôle de configuration via des groupes de données.
Fonction de processus : Ressources de contrôle de mouvement intégrées, prenant en charge 800 objectifs de processus, capables de contrôler 5 axes (cycle de 4 ms) ou 10 axes (cycle de 8 ms) sous des cycles de contrôle de mouvement typiques.
Diagnostic et entretien :
Fonction de diagnostic : équipé de 1000 entrées de tampon de diagnostic, prenant en charge 500 enregistrements liés aux pannes de courant.
Prise en charge du débogage : 4 traces peuvent être configurées, chaque trace peut stocker jusqu'à 512 Ko de données.
Affichage et fonctionnement : Équipé d'un écran d'affichage de 3,45 cm et de 8 boutons de fonctionnement (dont 2 boutons de mode de fonctionnement), il prend en charge l'affichage des informations du module telles que l'adresse IP et le nom de la station.
Mécanisme de protection :
Contrôle d'accès : Fournit une protection du programme utilisateur, une protection contre la copie, des fonctions de protection des modules, prend en charge la protection par mot de passe et la classification des autorisations de lecture-écriture.
Sécurité des données : prend en charge l'enregistrement des données I&M (I&M0 à I&M3) pour garantir l'identification de l'équipement et maintenir l'intégrité des données.
Adaptabilité environnementale :
Plage de température : Lorsqu'il est installé horizontalement, la température de fonctionnement varie de -25 °C à 60 °C (avec l'écran d'affichage éteint à 50 °C), et lorsqu'il est installé verticalement, elle varie de -25 °C à 40 °C (avec l'écran d'affichage éteint à 40 °C).
Compatibilité en altitude : Installation possible à 5 000 m d'altitude. Au-delà de 2 000 m d'altitude, veuillez vous référer au manuel pour ajuster les paramètres.
Conditions de stockage : Plage de température de transport/stockage -40 °C à 70 °C.
Puissance et courant :
Consommation électrique : la puissance d'alimentation du bus de fond de panier est de 10 W, la consommation électrique typique est de 5,5 W et la perte de puissance est de 5,7 W.
Paramètres actuels : consommation de courant nominale de 0,7 A, consommation de courant maximale de 0,95 A, courant de crête de 1,9 A une fois connecté.
Signal et interface :
Courant d'entrée : valeur nominale de 0,02 A · s, prend en charge la fonction de compteur à grande vitesse.
