SMC AS2201F-02-08S Neuf et Original Haute qualité

AS2201F-02-08S

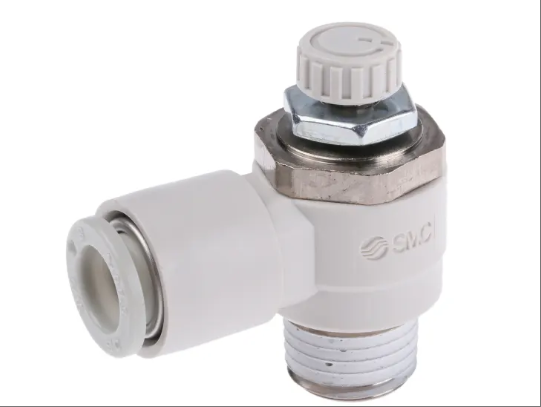

Le modèle AS2201F-02-08S est une vanne de régulation de vitesse de la série AS. Son système de verrouillage par poussée simplifie le verrouillage de la vanne à pointeau. Son grand volant optimise également l'expérience d'utilisation. Ce produit est équipé d'un joint d'étanchéité pour une meilleure étanchéité et prend en charge les tuyauteries à 360°. Il s'adapte à différents types de raccords pour répondre aux différents besoins d'installation. L'entrée d'air est filetée R1/4" et la sortie d'air est compatible avec les tuyaux de 8 mm de diamètre. L'interface filetée R1/4" assure une compatibilité optimale. Ce modèle régule le débit par étranglement d'échappement, ce qui permet d'ajuster la vitesse de déplacement du vérin dans le système pneumatique, notamment lorsque la vitesse de déplacement de l'actionneur doit être contrôlée avec précision. Sa structure compacte et sa faible résistance à l'écoulement simplifient le circuit d'air et améliorent l'efficacité du système.

Spécifications techniques pour AS2201F-02-08S

Paramètres d'infrastructure

Modèle : AS2201F-02-08S

Série : Série AS

Méthode d'installation : prend en charge diverses formes telles que l'installation directe, l'installation sur support en forme de L, l'installation sur rail DIN et l'installation sur support, ce qui facilite l'adaptation flexible à différentes configurations d'appareils.

Structure du corps de la vanne : Adoptant une conception de coude de corps de vanne en métal, avec une structure de joint à changement rapide intégrée pour améliorer la commodité de la connexion de la canalisation.

Conception légère : par rapport aux premiers produits, elle réduit le poids de 30 % et optimise l'efficacité de l'intégration des équipements.

2、 Paramètres de performance

Méthode de contrôle : Contrôle du débit d'échappement, qui permet un contrôle précis de la vitesse de déplacement du cylindre en ajustant le débit d'échappement.

Taille du filetage : L'entrée et la sortie utilisent des interfaces de filetage externe R1/4, adaptées aux systèmes de tuyauterie pneumatique standard.

Diamètre de raccordement du tuyau : La sortie d'air prend en charge un diamètre de Φ 8 mm, répondant aux exigences de la tuyauterie conventionnelle.

Spécification d'étanchéité : Revêtement d'étanchéité standard pour améliorer les performances d'étanchéité de l'interface et réduire le risque de fuite.

Caractéristiques d'écoulement : La structure est simple et la résistance est faible, ce qui peut simplifier la conception du circuit de flux d'air et améliorer la vitesse de réponse du système.

3、 Paramètres de fonctionnement

Plage de pression : 0,1-1,0 MPa, adaptée à la plupart des exigences de pression des systèmes pneumatiques industriels.

Méthode de réglage : Réglez le débit en tournant le volant et fermez progressivement le papillon des gaz en tournant dans le sens des aiguilles d'une montre.

Plage de réglage : Le nombre de tours de réglage ne doit pas dépasser la valeur définie pour éviter d'endommager l'ensemble de la vanne à pointeau.

Caractéristiques de réponse : Il est recommandé de l'installer à proximité du cylindre afin de réduire le temps de réponse. Un volume de tuyauterie supérieur à celui du cylindre peut affecter la précision du contrôle de vitesse.

4、 Paramètres environnementaux

Plage de température de fonctionnement : -10 ℃ à 60 ℃, répondant aux exigences des environnements industriels conventionnels.

Caractéristiques de protection : Le traitement de surface par nickelage non électrolytique améliore la résistance à la corrosion et prolonge la durée de vie.

5、 Paramètres d'installation et de maintenance

Spécifications d'installation : Il est nécessaire de nettoyer la tuyauterie à l'avance, de confirmer les marquages du sens d'écoulement du fluide et d'éviter l'installation inversée.

Couple de serrage standard : Après avoir pré-serré manuellement le filetage du joint, il est nécessaire d'utiliser des outils pour ajouter 2 à 3 tours de serrage.

Gestion de l'étanchéité : Le produit d'étanchéité appliqué sur le filetage du tuyau peut être réutilisé 2 à 3 fois, et un serrage excessif peut provoquer l'extrusion du produit d'étanchéité.

Points d'entretien : Vérifier régulièrement l'usure des composants du robinet à pointeau et éviter d'utiliser la vanne de régulation de vitesse comme vanne d'arrêt.
