I. Spécifications techniques et indicateurs de performance clés

1. Paramètres de base

Paramètre : Spécification

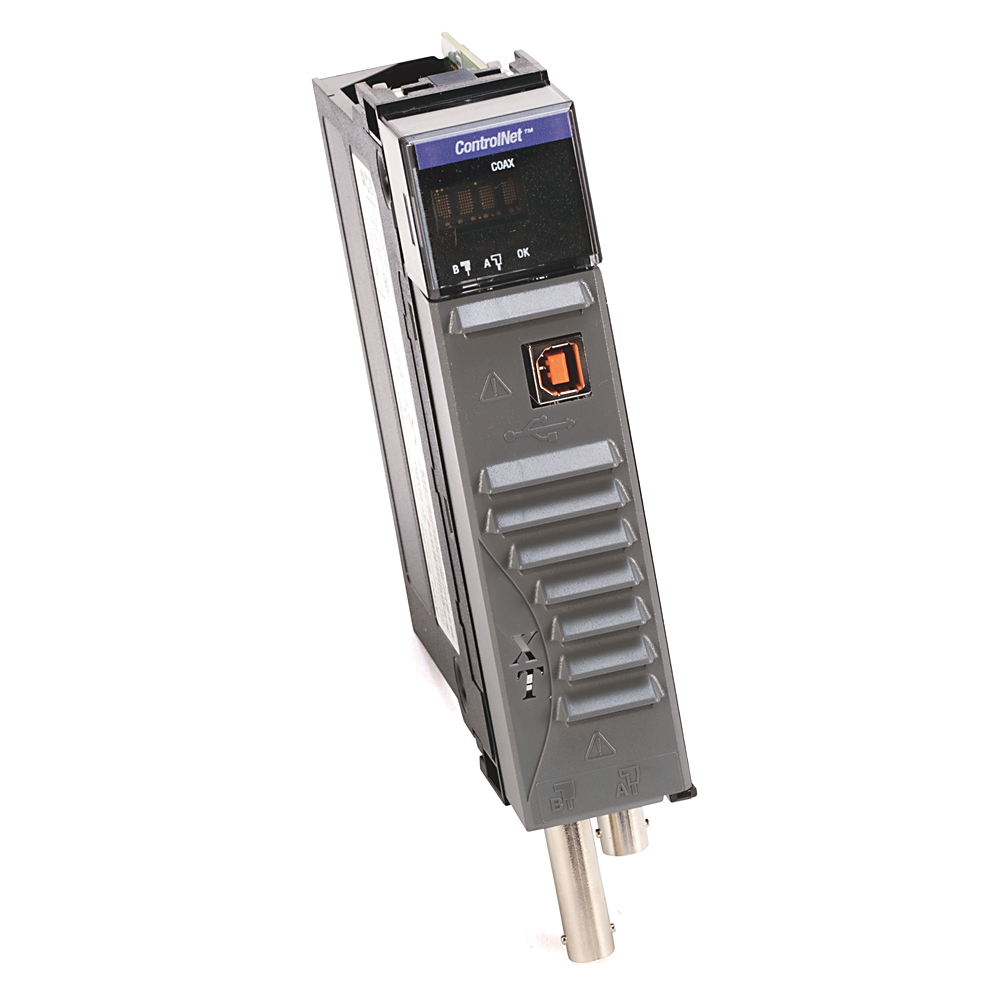

Numéro de modèle : 1756-CN2RXT

Type de module : module de communication redondant ControlNet (double canal)

Prise en charge du protocole : ControlNet (conforme à la norme IEC 61158)

Débit de données : 5 Mbps (configurable)

Topologie du réseau : bus, étoile, arbre, anneau redondant (DLR)

Nombre maximal de n艙uds : 99 (y compris les automates programmables, les E/S, les IHM, etc.)

Temps de commutation de redondance < 100 ms (basculement automatique)

2. Spécifications électriques et mécaniques

Paramètre : Spécification

Alimentation requise : alimentée via le fond de panier ControlLogix (5 V CC)

Consommation électrique : 1,2 W (typique)

Température de fonctionnement : -20 °C à +70 °C (plage de température étendue pour les environnements difficiles)

Température de stockage : -40 °C à +85 °C

Résistance aux vibrations : 5 g (selon la norme IEC 60068-2-6)

Résistance aux chocs : 30 g (selon la norme IEC 60068-2-27)

Indice de protection du boîtier : IP20 (nécessite une installation dans le panneau de commande)

Poids : 300 g

3. Performance de communication

Paramètre : Spécification

Temps de mise à jour du réseau (NUT) : configurable (par défaut : 2 ms à 100 ms)

Longueur maximale du câble : coaxial (RG-6) : 1 000 m (avec répéteurs) / fibre : 3 000 m

Type de connecteur : BNC (coaxial) / ST ou SC (fibre optique en option)

Diagnostics : surveillance du r茅seau en temps r茅el, statistiques de communication des n艙uds, journalisation des pannes

II. Caractéristiques fonctionnelles et applications sectorielles

Caractéristiques fonctionnelles :

1. Communication redondante ControlNet

• Prend en charge le protocole ControlNet (conforme à la norme IEC 61158) pour les réseaux de contrôle en temps réel
• La redondance double canal (RXT = Redundant Extended Temperature) garantit une haute disponibilité
• Temps de récupération du réseau < 100 ms, adapté aux applications industrielles critiques

2. Échange de données haute performance

• Vitesse de transmission de 5 Mbps pour les réseaux industriels de taille moyenne
• Permet une communication programmée et non programmée

3. Large plage de températures de fonctionnement

• Température de fonctionnement : -20°C à +70°C (pour les environnements industriels difficiles)
• Résistant aux vibrations et protégé contre les interférences électromagnétiques, certifié CE, UL, ATEX, etc.

4. Intégration Plug-and-Play

• Compatible avec les automates programmables ControlLogix séries 5570/5580
• Configurable via Studio 5000 Logix Designer
• Intégration transparente avec les systèmes DCS PlantPAx

Applications industrielles :

• Pétrole et gaz : contrôle de la plate-forme de forage offshore (communications redondantes pour la sécurité)
• Systèmes électriques : Automatisation des sous-stations (haute immunité au bruit)
• Fabrication automobile : Lignes de soudage/peinture (besoins de contrôle en temps réel)
• Alimentation et boissons : Contrôle de la ligne de remplissage (large plage de températures pour le stockage à froid)

Applications typiques :

• Systèmes critiques : sous-stations électriques, SCADA pour oléoducs
• Environnements difficiles : équipements miniers, dispositifs de recherche polaire
• Contrôle en temps réel : lignes de soudage automobile, manipulation de plaquettes de semi-conducteurs

III.

Avantages :

Mieux adapté aux températures extrêmes et aux vibrations élevées que le CN2R standard

Redondance plus flexible par rapport au Siemens S7-400H Profibus

Références des concurrents :

Siemens : module PROFINET ET 200SP (pas de version redondante à large plage de températures)

Schneider : module CANopen Modicon X80 (écosystème non ControlNet)

Guide de sélection :

Pour une fiabilité élevée dans les environnements extrêmes → Choisissez 1756-CN2RXT

(Remarque : la sélection finale doit être basée sur la documentation officielle de Rockwell Automation.)
