Allen Bradley, une filiale de Rockwell Automation, est un leader mondial dans la fourniture de solutions d'automatisation industrielle. Ses automates programmables (API), notamment la série MicroLogix 1200, jouissent d'une réputation dans le domaine du contrôle industriel.

Spécifications et paramètres clés

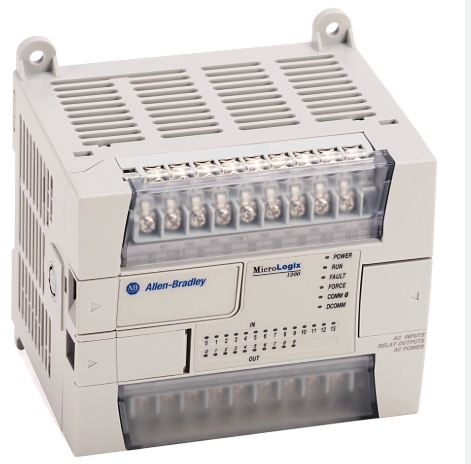

L'automate MicroLogix série 1200, modèle 1762-L24BWA, présente les spécifications critiques suivantes :

1. Intégration du processeur, de l'alimentation et des E/S : ce modèle intègre un processeur, une alimentation et des points d'E/S intégrés, répondant à divers besoins d'application.
2. Modules d'extension d'E/S : prend en charge jusqu'à 6 modules d'extension, offrant une plus grande flexibilité d'application.
3. Mémoire : équipée de 6 Ko de mémoire utilisateur, divisée en 4K pour les programmes et 2K pour les données, avec protection contre le téléchargement de données pour garantir la sécurité des données utilisateur critiques.
4. Horloge en temps réel (RTC) : la RTC peut être utilisée pour un contrôle chronométré, améliorant ainsi les capacités de gestion du temps du système.
5. Compteur haute vitesse : comprend un compteur haute vitesse 20 000 avec 8 modes de fonctionnement, répondant aux exigences de comptage complexes.
6. Potentiomètres de trim analogiques : intègre 2 potentiomètres de trim analogiques réglables entre 0 et 250 avec un 3/4 de tour, améliorant ainsi la précision de réglage du système.

Caractéristiques notables

1. Conception modulaire et sans rack : réduit les coûts et les besoins en pièces de rechange, ce qui rend la maintenance et les mises à niveau du système plus pratiques.
2. Système d'exploitation évolutif par Flash : les utilisateurs peuvent télécharger les derniers programmes de micrologiciel via le réseau Web, mettant ainsi à niveau le contrôleur sans remplacement de matériel.
3. Compatibilité du logiciel de programmation : utilise le logiciel de programmation RSLogix 500 et un jeu d'instructions universel, compatible avec les contrôleurs Micrologix 1000, Micrologix 1500 et SLC, réduisant ainsi la barrière de la programmation et de l'apprentissage.
4. Options de communication avancées : offre un large éventail de choix de communication, de la communication peer-to-peer aux réseaux SCADA/RTU, satisfaisant divers besoins de communication réseau.
5. Protection des données : la protection contre le téléchargement des données garantit la sécurité des données utilisateur critiques, évitant ainsi les erreurs.

Domaines d'application

L'automate MicroLogix série 1200 est largement utilisé dans les domaines suivants :

1. Industrie manufacturière : dans des secteurs tels que l'acier, le pétrole, les produits chimiques, l'énergie, les matériaux de construction et la fabrication de machines, les automates programmables ont remplacé les circuits de relais traditionnels, permettant un contrôle logique et séquentiel, améliorant ainsi l'efficacité de la production et les niveaux d'automatisation.
2. Lignes de production automatisées : les équipements tels que les machines de moulage par injection, les machines d'impression, les machines à relier, les machines-outils combinées, les rectifieuses, les lignes d'emballage et les lignes de galvanoplastie exploitent les modules de contrôle de position multi-axes et les fonctions de contrôle de mouvement des API, permettant un contrôle automatisé de ces appareils.
3. Contrôle de processus : dans les applications de métallurgie, de produits chimiques, de traitement thermique et de contrôle de chaudières, les automates peuvent effectuer un contrôle en boucle fermée de quantités analogiques telles que la température, la pression et le débit, avec des fonctions de réglage PID assurant un contrôle plus précis et plus stable.
4. Traitement des données : les automates possèdent des capacités d'opérations mathématiques, de transmission de données, de conversion de données, de tri, de recherche de tables et d'opérations au niveau des bits, permettant la collecte, l'analyse et le traitement de données, particulièrement adaptées aux systèmes de contrôle à grande échelle tels que les systèmes de fabrication flexibles sans pilote.

Site Web du produit :

https://www.3splc.com/1762-L24BWA_c0_ss

En résumé, l'automate MicroLogix série 1200 d'Allen Bradley se distingue dans le domaine de l'automatisation industrielle par ses fonctions puissantes, sa configuration flexible et sa large gamme d'applications. Qu'il s'agisse de petits systèmes de contrôle ou de grands systèmes d'automatisation d'usine, la série MicroLogix 1200 fournit des solutions fiables, aidant les entreprises à atteindre des niveaux d'efficacité de production et d'automatisation plus élevés.
