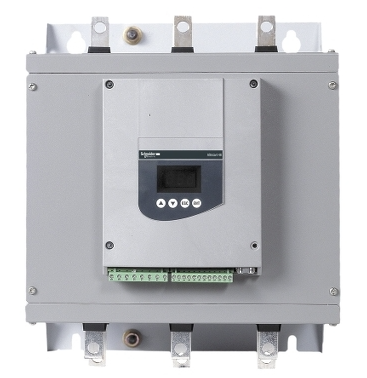

Démarreur progressif Schneider ATS48C25Q : un choix innovant pour le contrôle des moteurs industriels

Dans le domaine de l'automatisation industrielle, les démarreurs progressifs, équipements clés du contrôle moteur, ont un impact direct sur l'efficacité et la stabilité des lignes de production. Expert en gestion globale de l'efficacité énergétique, le démarreur progressif ATS48C25Q de Schneider Electric est devenu le choix privilégié de nombreux industriels grâce à ses excellents paramètres techniques et à sa large gamme d'applications. Cet article détaille les paramètres clés, les avantages techniques et les applications typiques de ce produit, fournissant des références complètes aux ingénieurs et aux responsables des achats.

1、 Explication détaillée des paramètres de base du produit

1. Spécifications électriques

Courant nominal : 250 A (à 400 V), peut s'adapter à une large gamme de puissance de moteur.

Puissance motrice adaptative :

Sous une tension de 400 V, il prend en charge 110 kW (application difficile)/132 kW (application standard) lors de la connexion de la ligne d'alimentation du moteur ; lors de la connexion de bornes triangulaires, il peut atteindre 160 kW (pour les applications difficiles)/220 kW (pour les applications standard).

À une tension de 230 V, la connexion de la ligne électrique prend en charge 55 kW (applications difficiles)/75 kW (applications standard) ; la connexion du terminal triangulaire peut atteindre 110 kW (pour les applications difficiles)/110 kW (pour les applications standard).

Plage de tension d'alimentation : 230... 415 V (-15 % ~ + 10 %), compatible avec une fréquence de 50/60 Hz, adaptée à différents environnements de réseau électrique mondial.

Tension du circuit de commande : 220 V (-15 % ~ +10 %), 50/60 Hz, assurant une transmission stable des signaux de commande.

2. Paramètres de performance

Méthode de démarrage : Contrôle du couple (technologie brevetée TCS), courant limité à 5 fois la valeur nominale, permettant une accélération en douceur.

Fonction de protection :

Protection thermique du moteur et protection mécanique (sous-charge, surcharge, calage rotor, surveillance de la direction).

Protection contre les pertes de phase et tolérance aux fluctuations de tension (interférences conduites/rayonnées conformément à la norme IEC 60947-4-2A).

Capacité de communication : Intégré à des protocoles tels que Modbus, Profibus DP, DeviceNet, Ethernet, etc., prenant en charge l'échange de données Industry 4.0.

3. Caractéristiques physiques

Taille et poids : 380 mm (hauteur) x 320 mm (largeur) x 265 mm (profondeur), poids 18,2 kg, conception compacte pour une intégration facile dans l'armoire.

Adaptabilité environnementale :

Température de fonctionnement : -10~40 ℃ (sans réduction de capacité), température de stockage : -25~70 ℃.

Adaptation à l'altitude : Pas de déclassement pour ≤ 1000 m, et un déclassement de 2,2 % pour chaque augmentation de 100 m du courant au-delà de 1000 m.

Niveau de protection : IP00, nécessite une coordination avec l'armoire pour obtenir une protection plus élevée.

2、 Avantages technologiques et points d'innovation

1. Système de contrôle du couple (TCS)

La technologie TCS brevetée de Schneider permet les avancées suivantes grâce à un contrôle précis du couple moteur :

Démarrage en douceur : réduit l'impact mécanique et prolonge la durée de vie des moteurs et des équipements de transmission.

Adaptation aux charges lourdes : prend en charge le démarrage en douceur des charges à forte inertie telles que les centrifugeuses et les compresseurs.

Économie d'énergie et réduction de la consommation : Réduisez le courant de démarrage de pointe, évitez les chutes de tension dans le réseau électrique et réduisez la demande de capacité de distribution.

2. Configuration double et contrôle en cascade

Réglage de paramètres double : peut stocker deux ensembles de paramètres de moteur pour s'adapter à différentes conditions de travail de commutation.

Cascade multi-machines : prend en charge le travail collaboratif de plusieurs démarreurs progressifs pour réaliser un démarrage séquentiel de grands groupes de moteurs et éviter la surcharge du réseau électrique.

3. Intelligence et convivialité

Affichage et logiciel intégrés : définissez rapidement les paramètres via le logiciel PowerSuite ou l'écran d'affichage local pour simplifier le processus de débogage.

Contrôle du contacteur de dérivation : passe automatiquement en mode dérivation après le démarrage, réduisant la chaleur générée par le démarreur progressif et améliorant l'efficacité énergétique.

3、 Scénarios d'application typiques

1. Équipement de pompage

Cas d'application : Dans le système d'approvisionnement en eau municipal, l'ATS48C25Q contrôle les pompes à eau haute puissance, élimine les effets de coup de bélier grâce à un démarrage progressif et protège les canalisations et les vannes.

Avantages : Le contrôle du couple assure une accélération en douceur de la pompe à eau, réduit le risque de surcharge du moteur et prolonge les cycles de maintenance de l'équipement.

2. Ventilateur et compresseur

Cas d'application : Dans le système de ventilation d'une usine chimique, un démarreur progressif contrôle le ventilateur haute tension pour éviter les chocs de courant et les vibrations mécaniques causés par le démarrage direct.

Avantages : La technologie TCS optimise le couple de démarrage, s'adapte aux caractéristiques d'inertie des charges du ventilateur et réduit la consommation d'énergie.

3. Système de transport et de transmission

Cas d'application : Le convoyeur à bande du centre de tri logistique est contrôlé en cascade par plusieurs unités ATS48C25Q pour obtenir un démarrage séquentiel et un fonctionnement synchrone du convoyeur à bande.

Avantages : La fonction cascade simplifie la logique de contrôle, améliore la fiabilité du système et réduit les temps d'arrêt dus aux pannes.

4、 Suggestions de sélection et d'approvisionnement

1. Points clés de sélection

Type de charge : Vérifiez que le moteur est un moteur asynchrone à cage d'écureuil triphasé et ajustez les paramètres en fonction des caractéristiques de la charge (couple constant/couple variable).

Adaptation de tension : vérifiez la tension du réseau et la plage de tension nominale du démarreur progressif pour éviter un fonctionnement en surtension/sous-tension.

Exigences de protection : sélectionnez des fonctions de protection supplémentaires (telles que la protection antidéflagrante et l'adaptation aux hautes températures) en fonction de l'environnement industriel.

2. Comparaison de la concurrence sur le marché

Différences par rapport à la série ATS22 : l'ATS48C25Q prend en charge une puissance plus élevée (132 kW contre la limite supérieure de 400 kW de l'ATS22), mais a une taille plus compacte, ce qui le rend adapté aux scénarios où l'espace est restreint.

Par rapport à la série ABB PSE, les produits Schneider présentent davantage d'avantages en termes de compatibilité des protocoles de communication (tels qu'Ethernet) et de fonction de contrôle en cascade.

Le démarreur progressif Schneider ATS48C25Q est devenu une référence dans le domaine du contrôle des moteurs industriels grâce à son contrôle précis du couple, ses fonctions de protection complètes et ses capacités de communication intelligentes. Qu'il s'agisse de pompes, de ventilateurs ou de systèmes de transmission, il offre des solutions de démarrage stables et efficaces, aidant les entreprises à réduire leurs coûts d'exploitation et de maintenance et à améliorer leur productivité. Pour les industriels recherchant des performances d'équipement fiables et des avantages à long terme, l'ATS48C25Q est sans aucun doute un choix de confiance.
