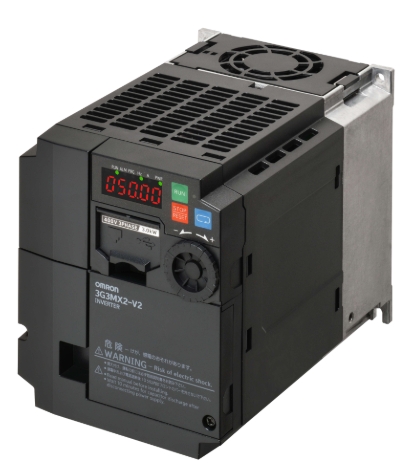

Dans le domaine de l'automatisation industrielle, les onduleurs constituent l'équipement principal du contrôle des moteurs. Leurs performances et leur fiabilité ont un impact direct sur l'efficacité de la production et la stabilité du système. L'onduleur 3G3MX2-A4015-E MX2-EV2 d'OMRON, doté d'une conception compacte, d'une intégration multifonctionnelle et d'un excellent rapport qualité-prix, est devenu un choix idéal pour les applications de contrôle de moteurs de petite et moyenne taille.

I. Paramètres de base et spécifications techniques

Spécifications de base

· Modèle : 3G3MX2-A4015-E (série MX2)

· Moteurs compatibles : Moteurs triphasés à courant alternatif avec des plages de puissance de 0,1 kW à 15 kW (AC200 V/AC400 V en option)

· Tension d'entrée : 400 V CA (triphasé), 47-63 Hz

· Caractéristiques de sortie :

· Plage de fréquence de sortie : 0,1-400 Hz (jusqu'à 580 Hz en mode haute fréquence)

· Précision de fréquence : ±0,01 % pour les commandes numériques, ±0,2 % pour les commandes analogiques (à 25±10℃)

· Fréquence porteuse : 2-15 kHz (prend en charge le réglage de la réduction de puissance)

· Capacité actuelle : Courant nominal 4,8 A, capacité de surcharge 150 % (mode CT, 60 secondes)

Fonctions de contrôle et de protection

· Méthode de contrôle : Modulation PWM à onde sinusoïdale, prenant en charge le contrôle V/f et le contrôle vectoriel sans capteur

· Couple de démarrage : jusqu'à 200 % à 0,5 Hz, garantissant une sortie à couple élevé à basse vitesse

· Mécanismes de protection :

· Protection contre les surintensités, les surtensions, les sous-tensions et la chaleur

· Alertes d'anomalies de température et détection de défauts à la terre

· Conforme aux normes de sécurité EN ISO13849-1 (Cat.3/PLd)

Communication et expansion

· Prise en charge du bus de terrain : EtherCAT, CompoNet, DeviceNet (nécessite des modules optionnels)

· Interfaces numériques : RS-485 (Modbus-RTU), USB 1.1 (programmation et surveillance)

· Extension E/S : 7 entrées multifonctions, 2 sorties relais, 1 sortie analogique

II. Caractéristiques du produit et innovations technologiques

Conception compacte et grande adaptabilité

· Indice de protection IP20, adapté aux environnements industriels standard, avec des dimensions d'installation de 108 mm (L) × 171 mm (P) × 128 mm (H).

· Prend en charge l'entrée monophasée/triphasée, couvrant une large gamme de types de moteurs et réduisant la complexité de la sélection des équipements.

Entraînement et positionnement intégrés

· Fonction de positionnement simple : permet un contrôle de positionnement jusqu'à 32 kHz via un retour d'encodeur ou des signaux d'impulsion monophasés, idéal pour un positionnement précis dans la manutention et l'emballage des matériaux.

· Contrôle multi-vitesses : prend en charge 16 préréglages de vitesse combinés à une accélération/décélération en courbe en S pour minimiser les chocs mécaniques.

Optimisation de l'efficacité énergétique

· Fonction AVR : Régulation automatique de la tension pour gérer les fluctuations du réseau et assurer un fonctionnement stable du moteur.

· Contrôle en boucle fermée PID : le régulateur PID intégré permet une connexion directe aux capteurs de pression ou de débit pour un contrôle automatisé des processus.

Sécurité et commodité d'entretien

· STO (Safe Torque Off) : Conforme à la norme IEC 60204-1 Catégorie 0, arrêt, coupant rapidement l'alimentation du moteur en cas d'urgence.

· Verrouillage logiciel : empêche la modification accidentelle des paramètres, garantissant ainsi la stabilité opérationnelle.

III. Scénarios d'application typiques

Contrôle de la pompe et du ventilateur

· Réalise une régulation précise du débit/de la pression grâce à la conversion de fréquence, économisant plus de 30 % d'énergie par rapport au contrôle de vanne traditionnel.

· Exemple : ajuste dynamiquement la vitesse du ventilateur dans les systèmes de climatisation en fonction de la demande de charge, réduisant ainsi la consommation d'énergie et le bruit.

Systèmes de convoyage et de manutention

· Combine le contrôle à plusieurs vitesses avec des fonctions de positionnement pour permettre le démarrage/arrêt, le réglage de la vitesse et le positionnement précis des bandes transporteuses, améliorant ainsi l'efficacité de la ligne de production.

· Cas : Synchronise les bandes transporteuses et les machines de scellage dans les lignes d'emballage alimentaire pour garantir la précision de l'emballage.

Machines-outils et machines textiles

· Le contrôle vectoriel sans capteur fournit une sortie à couple élevé à faible vitesse, adaptée aux entraînements de broche et aux mécanismes d'enroulement textile.

· Exemple : Fonctionne avec les automates programmables dans les machines-outils CNC pour obtenir une réponse rapide et un contrôle stable des vitesses de broche.

Nouveaux équipements énergétiques et de protection de l'environnement

· Le freinage régénératif récupère l'énergie de décélération, idéal pour les équipements nécessitant des démarrages/arrêts fréquents comme les ascenseurs et les grues.

· Cas : Optimise l'efficacité de l'approvisionnement en oxygène dans les systèmes de traitement des eaux usées en ajustant la vitesse des ventilateurs d'aération.

IV. Valeur pour l'utilisateur et reconnaissance de l'industrie

L'onduleur OMRON 3G3MX2-A4015-E MX2-EV2 a acquis une large reconnaissance dans l'automatisation industrielle en raison de sa « haute précision, de sa haute fiabilité et de sa facilité d'intégration » :

· Rentabilité : parmi les produits similaires, il réduit les coûts d'approvisionnement et de maintenance des utilisateurs grâce à une conception plus compacte et des fonctionnalités plus riches.

· Compatibilité de l'écosystème : s'intègre parfaitement aux API OMRON (par exemple, série CJ) et aux IHM (série NS) pour créer des solutions de contrôle unifiées.

· Réputation de l'industrie : une marque privilégiée pour les onduleurs basse consommation dans la fabrication électronique, les machines d'emballage, la teinture textile et d'autres industries.

Site Web du produit :

https://www.3splc.com/omron-3g3mx2-a4015-e-mx2-ev2-inverter-drive-fast-ship-brand-new_p16896.html

L'onduleur OMRON 3G3MX2-A4015-E MX2-EV2, fruit d'une innovation technologique, allie performances et avantages économiques pour offrir des solutions d'entraînement efficaces et fiables pour l'automatisation industrielle. Qu'il s'agisse de moderniser des équipements dans des industries traditionnelles ou de mettre en œuvre un contrôle intelligent dans des domaines émergents, sa configuration flexible et ses fonctions performantes répondent à des exigences variées, permettant aux entreprises de réaliser des économies d'énergie, des gains d'efficacité et d'optimiser leur production.
