Analyse approfondie du démarreur progressif Schneider ATS48C25Q : paramètres, performances et applications industrielles 2025/ 06/ 16

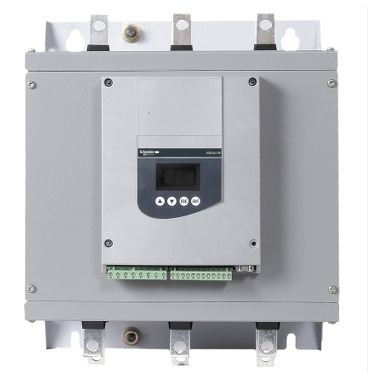

Analyse approfondie du démarreur progressif Schneider ATS48C25Q : paramètres, performances et applications industrielles

Dans le domaine de l'automatisation industrielle, les démarreurs progressifs, équipement essentiel au contrôle des moteurs, influencent directement leur efficacité opérationnelle et leur durée de vie. Le démarreur progressif ATS48C25Q lancé par Schneider Electric est devenu la solution privilégiée pour le démarrage des moteurs moyenne et haute tension grâce à la précision de ses paramètres et à la fiabilité de ses performances. Cet article présente en détail ce produit phare en combinant ses paramètres, ses caractéristiques techniques et ses applications types.

1. Paramètres clés du produit : la puissance derrière les données

Catégorie de paramètres ATS48C25Q Spécification Description technique

Courant nominal 25 A (triphasé), adapté à la plage de puissance du moteur : 7,5 kW-15 kW (380 V)

Tension d'entrée 200-690 V CA (50/60 Hz) conception à large tension, adaptée aux normes mondiales du réseau électrique

La tension de commande 100-240 V CA/CC prend en charge plusieurs méthodes d'entrée de signal de commande

Les méthodes de démarrage comprennent la rampe de tension, le démarrage par limitation de courant et le démarrage par saut, qui peuvent répondre de manière flexible à différentes caractéristiques de charge.

Les méthodes d'arrêt comprennent le stationnement gratuit, le stationnement en douceur et l'arrêt de la pompe pour réduire les effets du coup de bélier et protéger les systèmes de canalisations.

Niveau de protection IP20 (standard)/IP54 (en option) Convient aux environnements d'installation intérieurs/extérieurs

L'interface de communication Modbus RTU (RS485) prend en charge la surveillance à distance et le contrôle intégré

Dimensions et poids 144 × 125 × 178 mm (largeur × hauteur × profondeur), conception compacte pesant 1,2 kg, économisant de l'espace dans l'armoire de distribution

Plage de température environnementale de -20 ℃ à +50 ℃ (sans gel), adaptée aux environnements industriels extrêmes

2、 Points forts techniques : Contrôle précis et protection intelligente

Limitation adaptative du courant

L'ATS48C25Q ajuste le courant de démarrage en temps réel en fonction de la charge, évitant ainsi la surchauffe du moteur ou l'impact sur le réseau. Par exemple, lors du démarrage d'une pompe à eau, la limite de courant peut être contrôlée avec précision à 300 % de la valeur nominale, prolongeant ainsi considérablement la durée de vie de l'équipement.

Contacteur de dérivation intégré

Après le démarrage, il passe automatiquement en mode bypass pour réduire la consommation d'énergie (consommation électrique < 5 W) et améliorer l'efficacité opérationnelle.

Protection thermique du moteur

En surveillant la température et le courant du moteur, en ajustant dynamiquement le seuil de protection pour éviter l'épuisement du moteur causé par une surcharge.

Diagnostic et enregistrement des défauts

Prend en charge l'enregistrement de 10 types de défauts (tels que surintensité, perte de phase, surchauffe), qui peuvent être rapidement résolus via des écrans d'affichage LED ou des interfaces de communication.

3、 Scénario d'application : Couverture complète de l'utilisation industrielle à l'utilisation civile Système de pompe et de ventilateur

Dans les scénarios d'approvisionnement en eau et de CVC, la fonction de stationnement en douceur de l'ATS48C25Q peut éliminer les effets du coup de bélier, réduire les vibrations des canalisations et prolonger la durée de vie de l'équipement.

Compresseur et bande transporteuse

Pour les besoins de démarrage intensifs, le mode de démarrage à limitation de courant peut augmenter en douceur le couple et éviter les impacts mécaniques.

Machines de transformation et d'emballage des aliments

Conception compacte et niveau de protection IP54, adapté aux environnements humides et poussiéreux, assurant la continuité de la production.

4、 Suggestion de sélection : Comment répondre aux exigences ?

correspondance de puissance

Choisissez un démarreur progressif en fonction de la puissance nominale du moteur. Le modèle 25 A convient aux moteurs de 7,5 kW (380 V) à 15 kW (690 V), avec une marge de 20 % pour faire face aux pics de charge.

Adaptabilité environnementale

En cas d'installation à l'extérieur ou dans des zones à forte poussière, il est recommandé de choisir un boîtier de protection IP54 et d'ajouter un ventilateur de refroidissement.
