Dans les systèmes de contrôle d'automatisation industrielle, les modules de sorties numériques constituent un pont essentiel reliant les contrôleurs aux dispositifs d'actionnement. Le module de sorties numériques DO820 d'ABB, reconnu pour ses performances élevées, sa fiabilité et sa flexibilité de configuration, est largement déployé dans les systèmes de contrôle distribué (DCS), les automates programmables industriels (PLC) et d'autres applications.

1. Paramètres techniques : précision adaptée aux besoins industriels

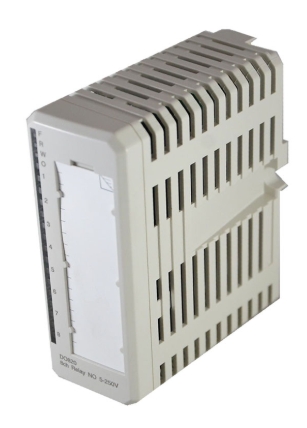

Les spécifications de base du module ABB DO820 (modèle : 3BSE008514R1) sont les suivantes :

• Types de sortie : Prend en charge les modes relais et transistor, permettant aux utilisateurs de sélectionner en fonction du type de charge (résistive, inductive ou capacitive).
• Capacité de sortie :

1. Sortie relais : courant de charge maximal de 2 A, tension de tenue ≥ 250 V, adapté aux applications haute tension et courant élevé.
2. Sortie transistor : temps de réponse ≤ 1 ms, idéal pour le contrôle d'impulsions à grande vitesse ou les systèmes de positionnement de précision.
3. Isolation électrique : isolation indépendante entre les canaux pour éviter les interférences de signal et améliorer la stabilité du système.
4. Indice de protection : Conception hautement résistante à la poussière et à l'eau pour les environnements industriels difficiles.
5. Protocoles de communication : prend en charge les principaux protocoles industriels tels que Modbus TCP/IP et Profinet, permettant une intégration transparente avec les contrôleurs de la série ABB AC800M.

• Paramètres physiques :

1. Dimensions : 102 mm (L) × 119 mm (H) × 45 mm (l)
2. Poids : environ 300 g (conception légère pour une installation facile)
3. Température de fonctionnement : -20 °C à +50 °C ; Température de stockage : -40 °C à +70 °C

2. Principales caractéristiques : le mélange parfait de stabilité et de flexibilité

Conception à haute fiabilité

• Fabriqué à partir de matériaux et de procédés de haute qualité, le module intègre une détection de circuit ouvert et une protection contre les surcharges. Les défauts sont rapidement identifiés grâce à des voyants LED ou des interfaces de communication, minimisant ainsi les temps d'arrêt.
• Les sorties relais nécessitent des câbles avec une tension de tenue ≥ 250 V ; les sorties transistor nécessitent une alimentation 24 V CC. La résistance de terre doit être ≤ 4 Ω pour garantir un fonctionnement stable à long terme.

Configuration de sortie flexible

• Les utilisateurs peuvent configurer les paramètres de sortie via ABB RobotStudio ou des outils dédiés pour s'adapter à divers scénarios industriels. Par exemple, ils peuvent piloter des vannes, des pompes ou d'autres actionneurs dans le contrôle de processus, ou encore piloter des moteurs et des vérins dans la fabrication mécanique.

Modularité et compatibilité

• La conception modulaire simplifie l'installation et la maintenance, permettant l'intégration avec d'autres modules ABB pour réduire la complexité du système.
• L'intégration transparente avec les contrôleurs de la série ABB AC800M rationalise l'architecture du système.

3. Applications typiques : répondre aux demandes d'automatisation dans tous les secteurs

Contrôle des processus

Dans les procédés chimiques, de traitement de l'eau et similaires, le module DO820 contrôle avec précision la position des vannes, le démarrage/arrêt des pompes et d'autres réglages automatisés. Il peut par exemple gérer des vannes haute puissance via des sorties relais ou des impulsions haute fréquence via des sorties transistorisées.

fabrication mécanique

Sur les lignes d'assemblage automatisées ou les machines CNC, le module pilote les moteurs, les vérins et autres dispositifs pour un contrôle logique. Par exemple, il permet un positionnement précis sur les lignes de production de composants automobiles grâce à des sorties transistorisées à haute vitesse.

Gestion de l'énergie

Dans les systèmes électriques, le module contrôle les générateurs, les disjoncteurs et autres équipements pour une surveillance et une protection distribuées. Par exemple, il surveille l'état des lignes en temps réel grâce à la détection des circuits ouverts afin de prévenir tout dommage aux équipements.

Bâtiments intelligents

Intégré aux systèmes d'automatisation des bâtiments (SAB), le module contrôle l'éclairage, le CVC et d'autres équipements afin d'optimiser la consommation d'énergie. Par exemple, il gère l'éclairage haute puissance via des sorties relais ou permet la surveillance à distance via des interfaces de communication.

4. Maintenance et précautions : prolonger la durée de vie du module

• Exigences environnementales : Évitez les environnements avec de fortes vibrations, de l’humidité ou des gaz corrosifs ; assurez une ventilation adéquate.
• Limites de charge : les charges de sortie du relais ne doivent pas dépasser le courant nominal (2 A) ; les charges inductives nécessitent des diodes de roue libre parallèles.
• Mises à jour du micrologiciel : mettez à jour le micrologiciel à l'aide des outils officiels d'ABB et sauvegardez les fichiers de configuration avant la mise à niveau.
• Dépannage : si le module ne répond pas, vérifiez la tension d'alimentation et les lignes de communication ; si les sorties sont anormales, testez l'état du canal avec un multimètre.

Site Web du produit :

https://www.3splc.com/DO820_c0_ss

Le module de sortie numérique ABB DO820 est un élément clé de l'automatisation industrielle, offrant une fiabilité élevée, une configuration flexible et une large compatibilité. Que ce soit pour le contrôle des procédés chimiques, la fabrication mécanique ou la gestion de l'énergie, le DO820 offre des solutions stables et performantes. Pour les entreprises industrielles en quête d'une production efficace et sûre, ce module est incontestablement le choix idéal pour améliorer les performances de leurs systèmes.
