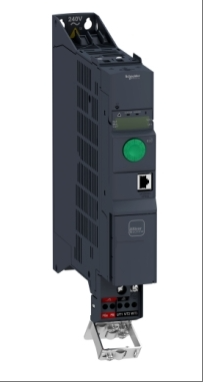

Analyse approfondie du convertisseur de fréquence Schneider ATV320U06N4B : de nouvelles possibilités pour la fabrication industrielle intelligente avec un boîtier compact

Dans le domaine de l'automatisation industrielle, les convertisseurs de fréquence sont des équipements essentiels pour le contrôle des moteurs, et leurs performances influencent directement l'efficacité et la stabilité du système de production. Le convertisseur de fréquence ATV320U06N4B lancé par Schneider Electric est devenu la solution privilégiée pour les variateurs de petite et moyenne puissance grâce à sa conception compacte, son intégration multifonctionnelle et sa polyvalence industrielle. Cet article explore les atouts de ce produit sous trois angles : ses paramètres techniques, ses caractéristiques fonctionnelles et ses applications.

1. Paramètres techniques : Adaptation précise aux exigences des applications à faible charge

● Adaptabilité de puissance et de tension

Puissance nominale : 0,55 kW (entrée triphasée 380-500 V), couvrant les scénarios de charge légère tels que les bandes transporteuses, les ventilateurs et les équipements de pompage.

Caractéristiques de sortie : courant nominal 1,9 A, plage de tension de sortie 3 × 400 V CA, prend en charge le réglage de la large bande 0,1-599 Hz, répond aux exigences de régulation de vitesse fine.

● Interface matérielle et protection

Méthode d'installation : conception en forme de livre, prend en charge l'installation d'armoires, niveau de protection IP20, adapté à un environnement industriel sans poussière.

Connexion électrique : Câblage par bornes à vis, compatible avec montage sur rail DIN ou mural, la conception modulaire simplifie la maintenance.

● Contrôler la précision et la réponse

Mode de contrôle : prend en charge le contrôle en boucle fermée V/F et le contrôle vectoriel sans capteur, avec une résolution de sortie de tension de 10 bits (0-10 V/0-20 mA) et une impédance de sortie de courant de 800 Ω pour assurer la stabilité du signal de contrôle.

Réponse dynamique : La fréquence de commutation est réglable de 2 à 16 kHz et la rampe d'accélération/décélération est adaptative. La fonction de compensation du glissement du moteur améliore la fluidité du fonctionnement à basse vitesse.

2、 Caractéristiques fonctionnelles : Double avancée en matière de sécurité et d'efficacité

● Capacités de communication et d'extension

Prise en charge du protocole : communication série Modbus intégrée, modules de bus optionnels tels que CANopen, EtherCAT, Profibus DP V1, Profinet, etc., permettent une intégration transparente avec l'API et l'IHM.

Extension d'E/S :

Entrée numérique : 7 canaux (DI1-DI6 sont des entrées logiques 24 V CC, DI5 peut être programmé comme entrée d'impulsion, fréquence jusqu'à 30 kHz).

Entrée analogique : 3 canaux (prenant en charge les signaux 0-10 V, ± 10 V, 0-20 mA, impédance 30 kΩ).

Sortie relais : 2 canaux (contacts NO/NC, courant de commutation maximum 3A/250V AC ou 5A/30V DC), compatible avec les charges résistives/inductives.

● Intégration des fonctions de sécurité

Arrêt de couple de sécurité STO : Conforme à la norme IEC 61800-5-2, coupant le couple moteur en 0,5 seconde en cas d'urgence.

Gestion du freinage : hacheur de freinage intégré, prend en charge le freinage par injection CC, réduit les temps d'arrêt.

● Conception d'optimisation de l'efficacité énergétique

Filtrage CEM : les filtres de classe C2 suppriment les interférences électromagnétiques et répondent à la norme d'environnement industriel EN 55011.

Courbe de déclassement : Réduisez automatiquement la charge lorsque la température ambiante est ≥ 40 ℃ pour garantir une fiabilité opérationnelle à long terme.

3、 Scénario d'application : Flexibilité pour une adaptation multi-industrielle

● Automatisation de l'industrie légère

Cas typique : L'entraînement de broche des machines textiles et le contrôle de la machine de scellage de la ligne de production d'emballage réalisent un contrôle en boucle fermée de la tension/vitesse via une entrée analogique.

Avantages : Taille compacte (10 × 10 × 5 cm³), adaptée à l'installation dans une armoire avec un espace limité.

● Contrôle des processus

Cas typique : Régulation de la vitesse d'une station de pompage dans un système de traitement de l'eau, économie d'énergie des ventilateurs dans un système CVC, intégré au système SCADA à l'aide du protocole Profinet.

Avantages : Prend en charge le contrôle de liaison multi-pompes et réalise la synchronisation des appareils maître-esclave via Modbus.

● Dans le domaine des nouvelles énergies

Cas typiques : Entraînement de moteur pour supports de suivi photovoltaïques et contrôle de pas pour systèmes de production d'énergie éolienne à petite échelle.

Avantages : Large plage de tension d'entrée (380-500 V) adaptée aux réseaux électriques instables, prenant en charge le contrôle vectoriel du moteur synchrone.

4、 Avis des utilisateurs et suggestions d'achat

● Commentaires des utilisateurs

Avis positif :

Protection IP20 + conception en forme de livre, parfaitement adaptée à l'environnement de nettoyage des lignes de conditionnement alimentaire. » (Un fabricant de machines alimentaires)

Le module EtherCAT permet aux appareils de se connecter à l'Internet des objets de l'usine, réduisant ainsi le temps de débogage de 40 %. » (Intégrateur système)

Suggestion d'amélioration : ajouter une interface de programmation chinoise pour réduire le coût d'apprentissage des ingénieurs sur site.

● Points clés pour l'achat

Adaptation de puissance : elle doit être sélectionnée en fonction du courant nominal du moteur, et le modèle 0,55 kW convient aux moteurs avec ≤ 1,9 A.

Compatibilité du protocole : privilégiez la sélection de modules de communication adaptés au système de contrôle existant (tel que Profinet pour l'écosystème PLC Siemens).

Site Web du produit : https://www.3splc.com/ATV320U06N4B_c0_ss

Le convertisseur de fréquence Schneider ATV320U06N4B est conçu selon le concept « petit corps, grande énergie ». Il offre des solutions performantes pour les entraînements de petite et moyenne puissance grâce à un contrôle de haute précision, des interfaces de communication riches et des fonctions de sécurité. Sa conception modulaire et son adaptabilité industrielle en font un choix idéal pour les mises à niveau d'automatisation dans les secteurs de l'industrie légère, du contrôle de processus et des nouvelles énergies. Pour les utilisateurs en quête de rentabilité et de flexibilité, ce produit est incontestablement le champion caché de la transformation de l'Industrie 4.0.
